بطارية الإدخال/الإخراج لكاميرا RED KOMODO OG - معتمد من RED

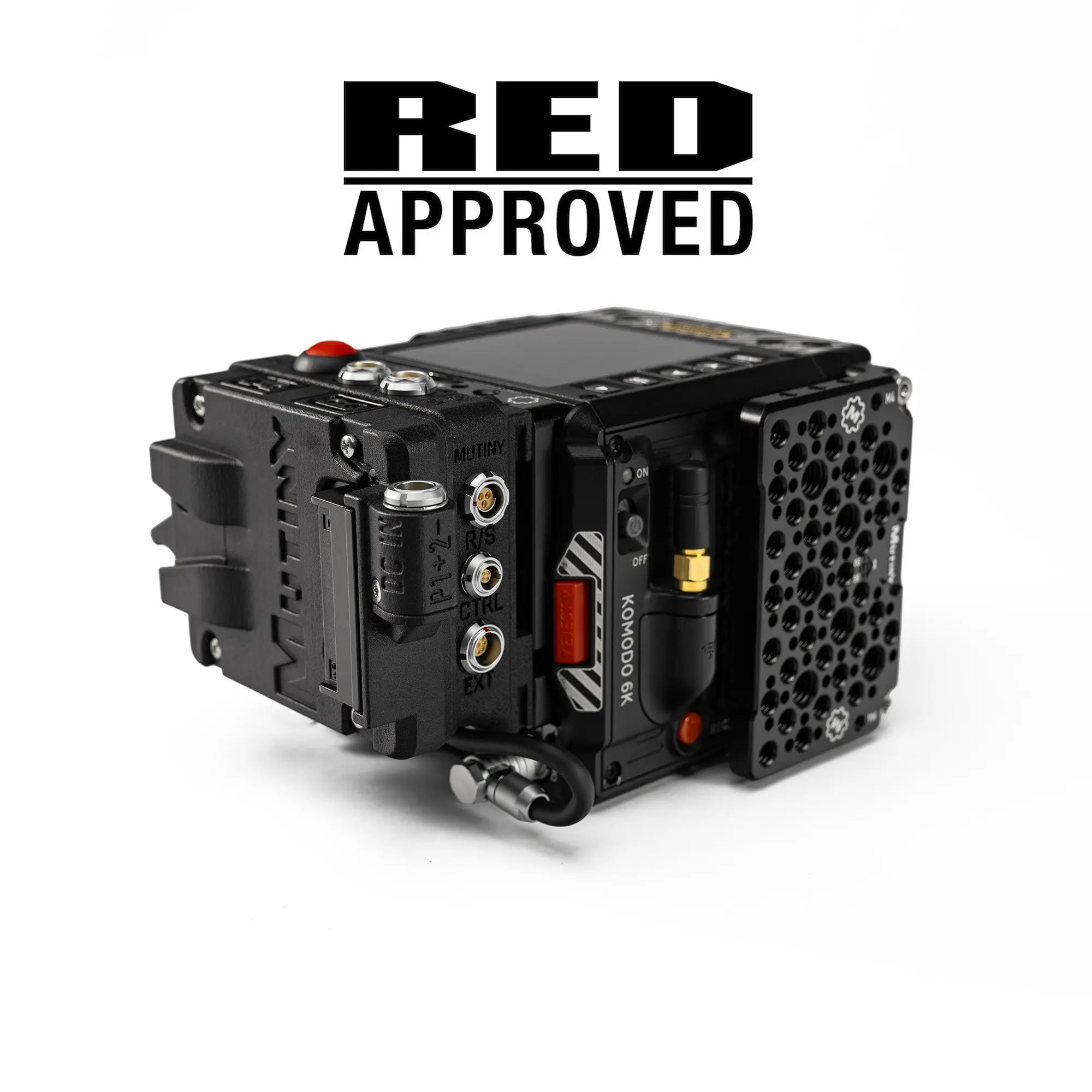

إن MUTINY™ Battery IO المعتمد من RED لكاميرا RED KOMODO®️ هو نظام خفيف الوزن وقابل للتبديل لتثبيت البطارية مع موسع منافذ ومخارج طاقة مدمجة لكاميرا RED KOMODO. يتميز بهيكل MJF Multi-Jet Fusion خفيف الوزن ولوحة دعم معدنية مشغولة. تحتوي بطاريتنا IO على العديد من خيارات التكرار المضمنة والميزات التي لا تقدمها أي شركة أخرى (تمرير EXT ذو 9 سنون، مفتاح مضاد لاستنزاف البطارية، مقياس الجهد، خيار إدخال DC، وما إلى ذلك). لوحات البطارية المتوفرة هي: V2 V-Mount، V2 Gold Mount. هل تحتاج إلى لوحة بطارية إضافية؟ استخدم هذا الرابط هنا

قائمة الميزات:

1x وحدة الإدخال/الإخراج/الطاقة المعيارية للبطارية (تأتي مع لوحة بطارية قابلة للتبديل من قبل المستخدم) مع لوحة دعم معدنية مثبتة مسبقًا.

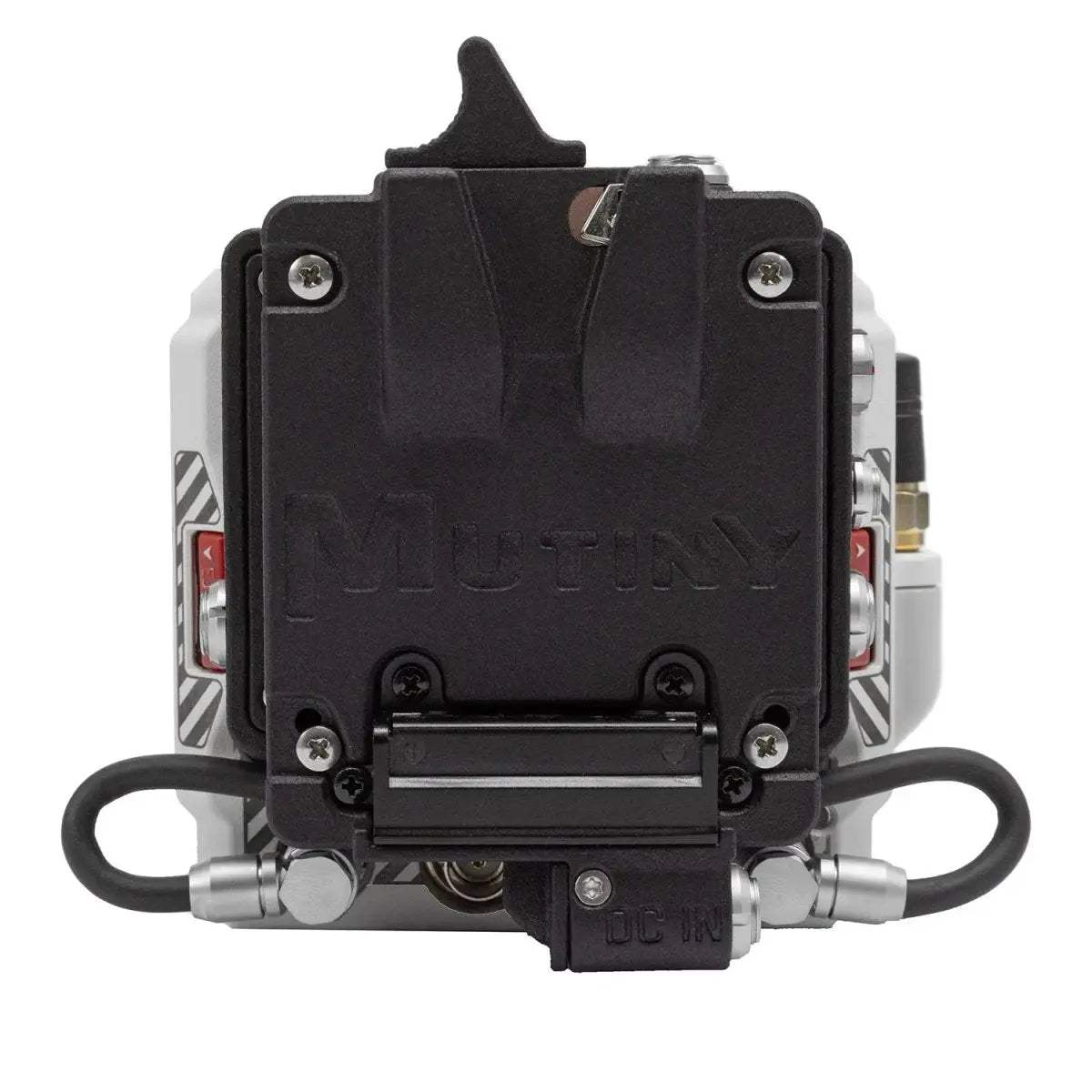

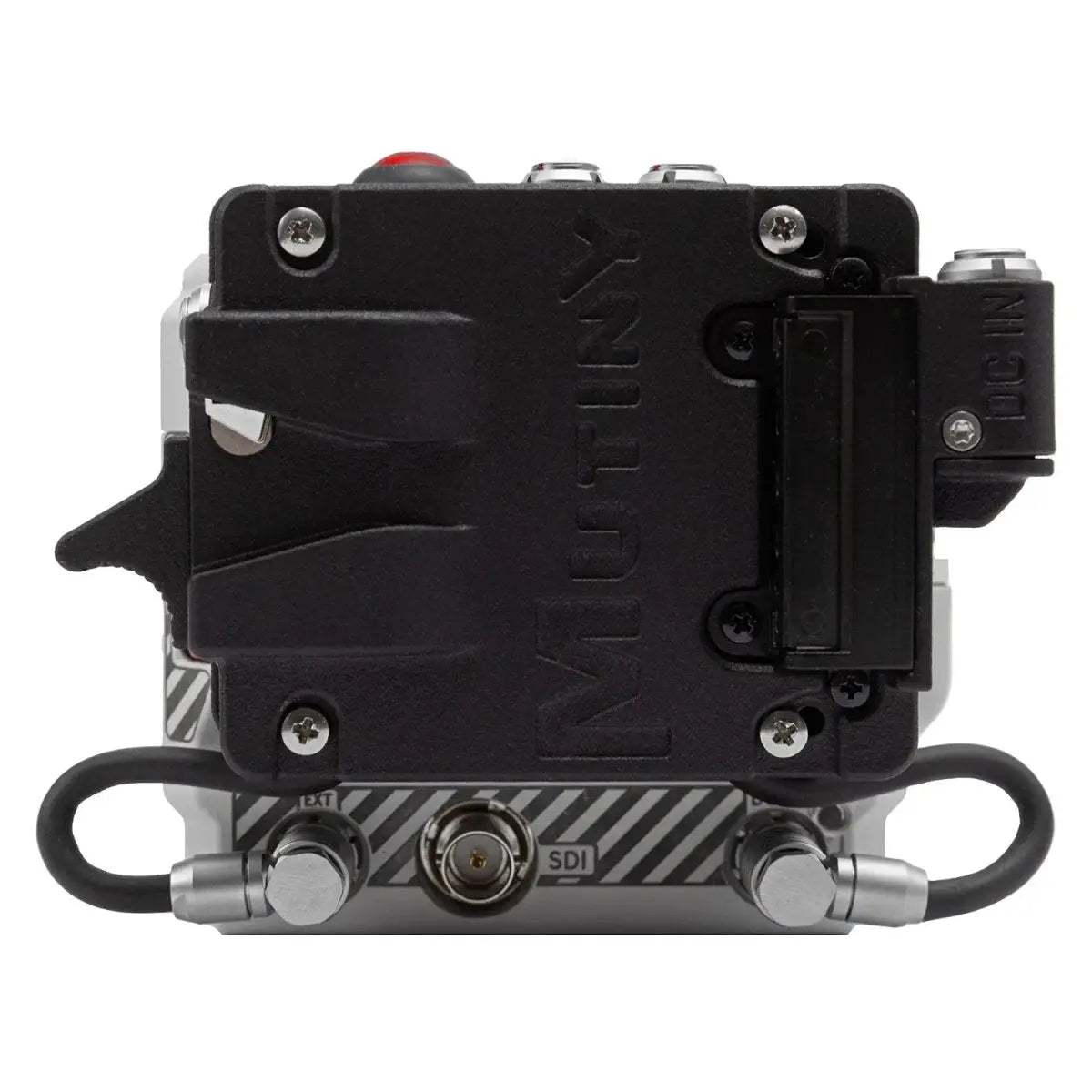

1x لوحة بطارية قابلة للتبديل من قبل المستخدم مضمنة (اختر من Gold mount، V2 V-Mount) يتم تركيب خيارات لوحة البطارية على وحدة الإدخال/الإخراج/الطاقة المعيارية Battery IO Core.

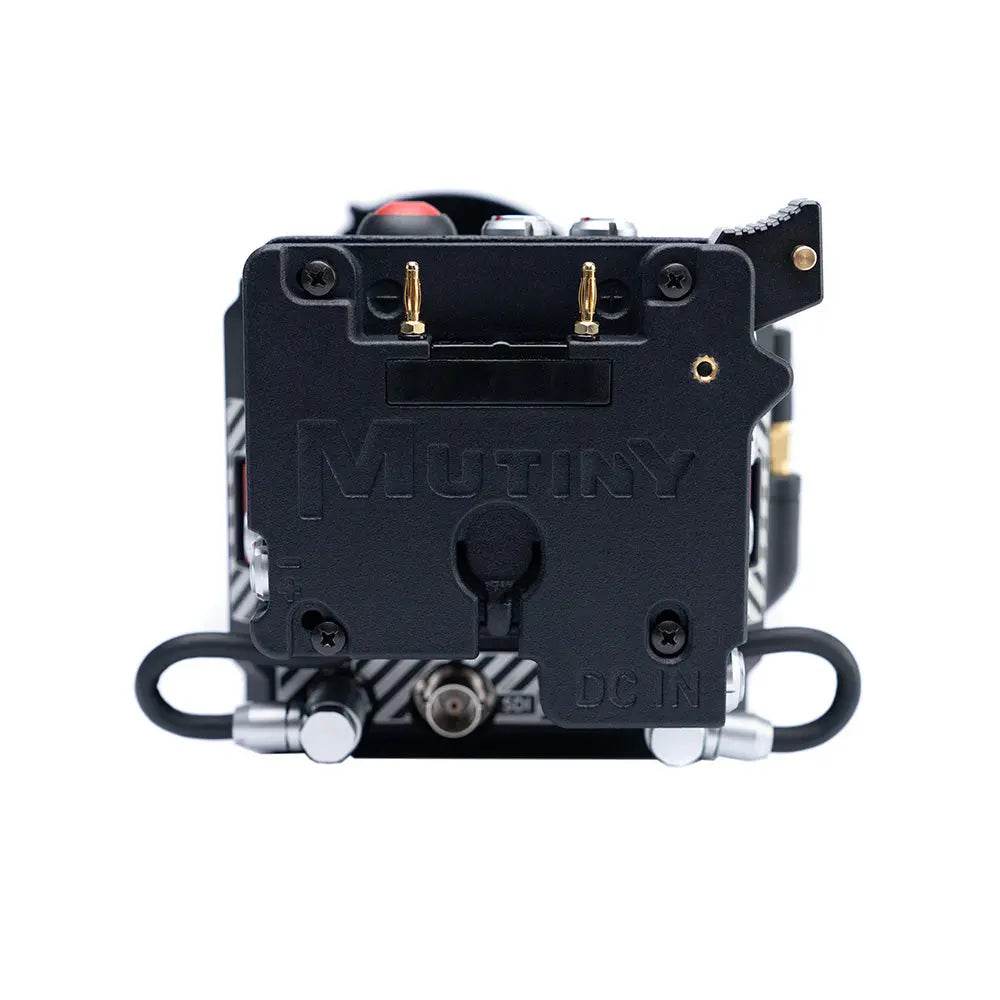

تتميز نسخة V2 V-mount و V2 Gold mount من لوحة البطارية بمخارج D-Tap مزدوجة مع دبابيس موجبة قصيرة، ومخرج طاقة غير منظم ذو 2 سنون، ومدخل طاقة DC / منفذ تبديل ساخن. كلاهما يتميز أيضًا بتركيب أفقي أو رأسي مدمج دون الحاجة إلى محول. كما أنه يستخدم كبلات إدخال DC قياسية ذات 2 سنون من Komodo لتبديل البطاريات الساخن.

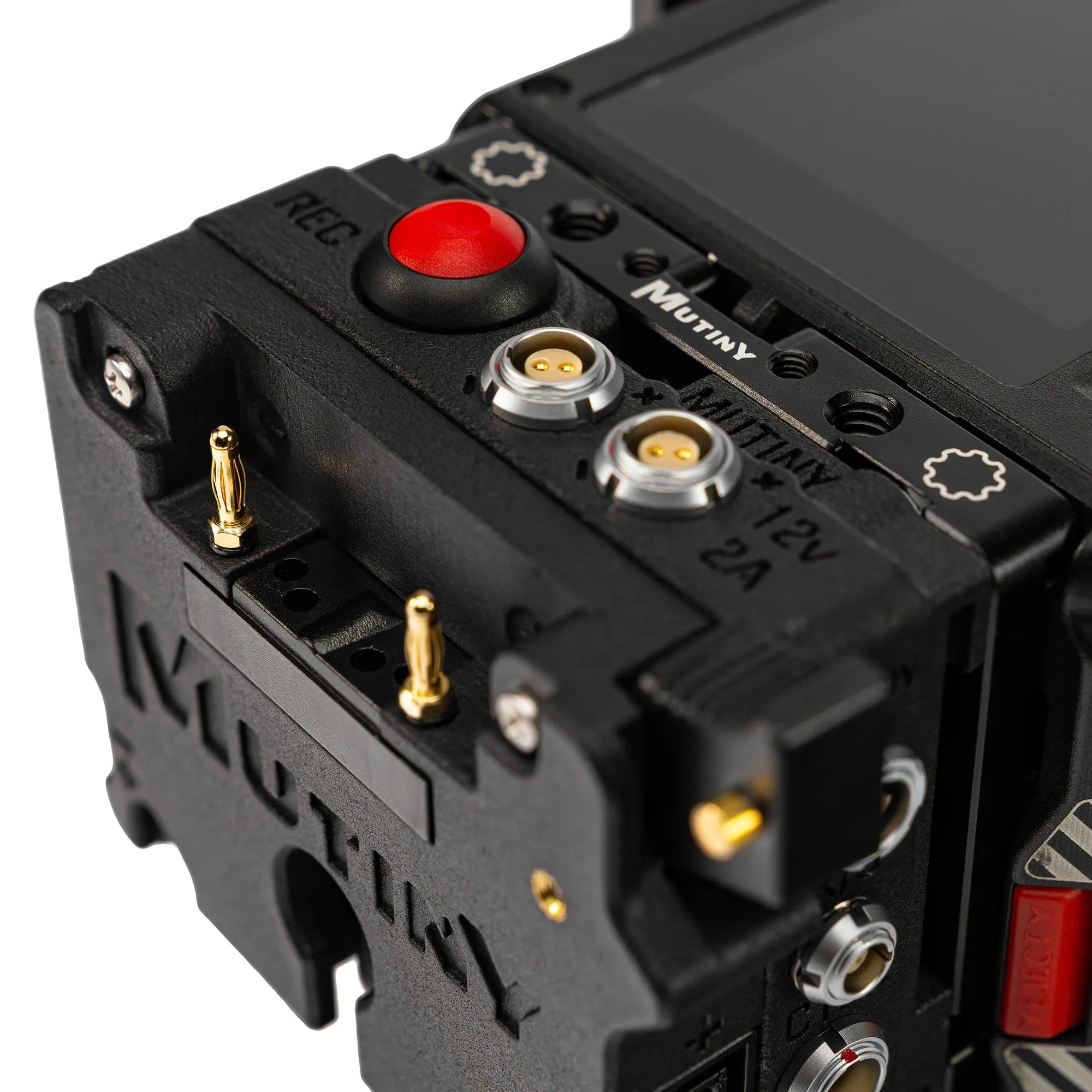

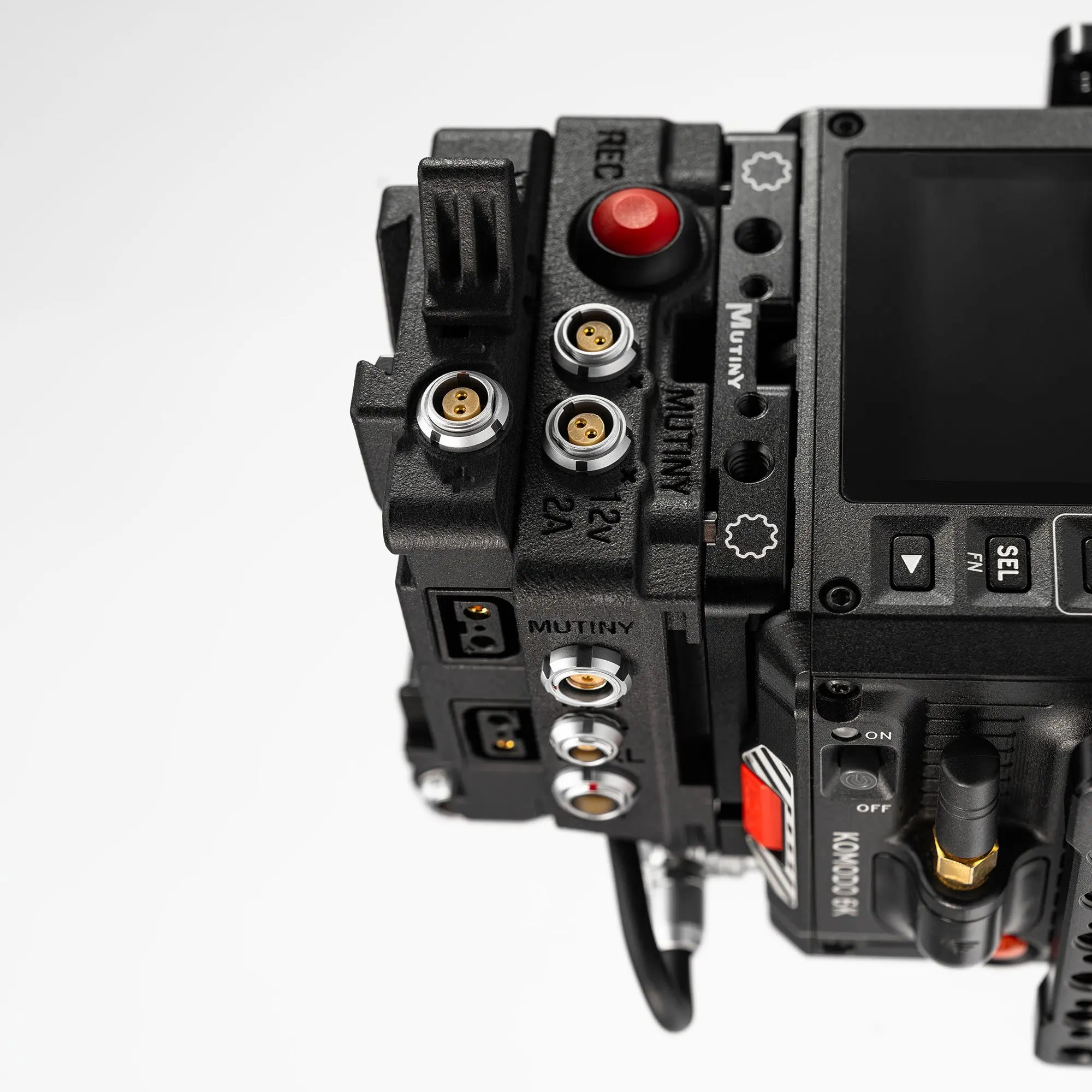

2x مخارج طاقة Lemo 2pin محمية ومنظمة 12 فولت (Pin1 Ground، pin 2 هو +VDC). هذه مائلة للسماح بكابلات بزاوية قائمة لن تعيق الشاشة في الأعلى. هذه مصنفة عند 2 أمبير عادي و 3 أمبير ذروة على كل موصل. إذا كنت بحاجة إلى طاقة مستمرة تزيد عن 2 أمبير، فاستخدم منافذ D-tap غير المنظمة أو طاقة Fischer 3.

2x مخارج D-Tap غير منظمة على لوحة البطارية. في V2 v-mount، تكون مخارج D-tap متقطعة ويمكن أن تكون على جانب أو أعلى اللوحة اعتمادًا على كيفية تركيبها. في Gold mount، تكون على يسار ويمين اللوحة.

1x زر تسجيل أحمر مدمج في الجزء العلوي من الوحدة (تسجيل سهل الوصول). لا يزال بإمكانك استخدام خيارات تسجيل/تشغيل أخرى (Fischer 3 أو تمرير 9P EXT).

1x منفذ CTRL ذو 4 سنون. هذا للتحكم في كاميرا SmallHD عبر بروتوكول RCP2. يمكنك أيضًا التحكم في الكاميرا عبر خيار تمرير 9P EXT الخاص بنا، لذلك لا يهم أي إصدار من كابل التحكم في كاميرا SmallHD KOMODO لديك.

1x منفذ تشغيل/طاقة Fischer 3 Pin R/S غير منظم لتشغيل الكاميرا من أزرار التسجيل الخاصة بنا أو مشغلات/تسجيلات الجهات الخارجية. يحتوي Pin 2 على جهد غير منظم مما يسمح باستخدام هذا المنفذ لتشغيل الملحقات.

1x منفذ مجمع Ambient Recording ذو 5 سنون لرمز الوقت I/O + Genlock. يسمح هذا المنفذ بإدخال genlock وإدخال رمز الوقت على نفس المنفذ. نقدم كابل Y اختياري لـ BNC Genlock مع رمز وقت Lemo ذو 5 سنون متاح هنا COMBO.

1x منفذ تمرير 9pin EXT. يسمح لك هذا بالتوسع والحصول على منافذ احتياطية متاحة لمزيد من الخيارات. كما يسمح بمشغلات إضافية، والتحكم في كاميرا SmallHD على 9P EXT مقابل 4 Pin CTRL، و Genlock، ورمز الوقت بما يتجاوز ما هو مدمج بالفعل.

1x مقياس جهد بطارية LED حي مدمج مع مفتاح تشغيل/إيقاف منخفض المستوى مخصص. هذا المقياس أيضًا غائر للمساعدة في منع تسرب الضوء إلى الأمام في اللقطة. يسمح هذا بقراءة الجهد بغض النظر عما إذا كنت تستخدم بطاريات SMBUS أم لا. تعمل الحوامل الأخرى ذات القراءة في الكاميرا فقط مع بطاريات SMBUS ويمكن أن تتعطل أيضًا مع تحديثات البرامج الثابتة. لا يتأثر مقياسنا. سيكون المقياس أخضر أو أزرق.

1x يسمح لك مفتاح البطارية المضاد للتفريغ في الجزء السفلي من الوحدة بترك البطارية في الكاميرا لأيام دون تفريغها. إنه في مكان سري وغائر لمنع التبديل العرضي. إذا كنت تحتفظ بكاميرتك جاهزة للعمل الوثائقي، فهذا أمر لا بد منه للتجهيزات الجاهزة للتصوير في حقيبتك دون الحاجة إلى إزالة البطارية أو فصل الكابلات. يقطع هذا المفتاح أيضًا كل الطاقة عن منافذ الملحقات (ذات 2 سنون و Fischer ذو 3 سنون).

مع كابل إدخال DC الاختياري (تتوفر خيارات متنوعة)، يمكنك تشغيل Battery IO بدون بطارية مع جميع منافذ الإدخال/الإخراج ومخارج الطاقة المتاحة. هذا مثالي للاستخدام مع gimbal، أو Steadicam، أو عند استخدام محول KOMODO AC/DC. كابل إدخال DC

الحجم والوزن والتركيب8.1 أونصة (نصف رطل)، عرض 85 مم (3.34 بوصة)، عمق 48 مم (1.8 بوصة)، ارتفاع 81 مم (3.18 بوصة) (في الجزء العلوي من زر التسجيل)

مقياس الجهد: 16.4 فولت -16.8 فولت هي بطارية جديدة مشحونة بالكامل بنسبة 100% (ملاحظة: معظم البطاريات المصنفة 14.4 فولت هي في الواقع 16 فولت -16.8 فولت)
14 فولت هي 50%
12.5 هي 25%
11.5 هو الوقت الذي تحتاج فيه إلى تبديل البطاريات وهو حوالي 10%. ستغلق Komodo عند 11.1 فولت

*** ملاحظة، لقد رأينا مشكلة في عدم تشغيل Atomos Ninja V / Shogun عند تشغيلهما عبر موصلات 2pin في Battery IO. يبدو أنهما يسحبان تيارًا أعلى عند التشغيل مقارنة بشاشات SmallHD و Portkeys والشاشات الأخرى****
